PoE (Power over Ethernet)에 대한 배경 지식 (PoE, PoE+ 및 Hi-PoE)

POTS (Plain Old Telephone System) 전화 신호를 집으로 전달하는 전선이 전화기의 헤드셋, 다이얼 및 벨소리 시스템 동작에 충분한 전력을 제공하는 방식과 유사하게 PoE는 표준 이더넷 케이블 (CAT3 이상)을 통해 DC 전원을 제공합니다. 2003년부터 PoE (IEEE 802.3af) 및 PoE+ (IEEE 802.3at) 표준은 최대 30와트의 전압이 필요한 네트워크 장치에 전원을 공급하고 연결하는데 편리하게 사용되었습니다. 이러한 표준을 사용하여 일반적으로 천장, 벽 및 키오스크와 같이 별도의 AC 전원을 설치하기에는 어렵거나 비용이 많이 드는 위치에 장비를 설치했습니다.



그러나 30와트 이상의 PoE의 경우 공급업체는 다른 공급업체 제품 솔루션의 설치를 어렵게 만드는 독점적이고 상호운용이 불가능한 (UPoE, 4PPoE, PoE++, UltraPoE, 4 Pair PoE 등) 장비를 개발하기 시작했습니다. 포트당 최대 100W를 제공할 수 있는 IEEE 802.3bt 고전력 PoE (Hi-PoE) 표준이 2018년에 승인됨에 따라 이제 Hi-PoE 공급업체간에 조정이 이루어지고 제품간의 호환성 문제가 더 이상 없습니다. Hi-PoE 표준은 기존 PoE 및 PoE+ 표준과 백워드 호환되며 표준 PoE 제품의 채택을 확장하고 PoE 기반 제품에 대한 수요를 증가시키는데 도움이 됩니다.



▶ POE (2003년) : 802.3af, Type1, 44V/50V, Classs 1~3

▶ POE+ (2008년) : 802.3at, Type2, 44V/50V, Class 4

▶ Hi-POE (2018년) : 802.3bt, Type 3, 50V, Class 5, 6

▶ Hi-POE (2018년) : 802.3bt, Type 4, 52V, Class 6, 7



IoT 시장의 전력 수요를 지원하기 위해 IEEE 802.3bt 표준이 도입된 PoE 기술은 PSE (Power Source Equipment)에서 최대 100W의 전력을 지원할 수 있습니다. Hi-PoE 표준을 활용할 가능성이 있는 일부 고전력 애플리케이션은 다음과 같습니다.



▶ 스마트 시티 및 빌딩 인프라 (예 : LED 조명)

▶ 소매 POS 시스템, VoIP 전화 및 디지털 사이니지

▶ 고성능 네트워크 장치 (예 : IEEE 802.11ac 및 802.11ax, IP 터릿, TV 및 모니터를 지원하는 WAP (Wireless Access Point))

▶ 열악한 환경을 위한 히터가 있는 고화질 팬-틸트-줌 보안 카메라

▶ 의료 및 산업 네트워크

▶ 소매 (예 : POS, 자동 판매기)



"인라인 전원"이라고도 하는 PoE는 네트워크를 설치하기 위해 연결해야 하는 전선수를 크게 줄입니다. 추가 이점으로는 설치된 장비의 위치에 대한 유연성 향상, 다운 타임 감소, 배선 비용 절감, 전력 비용 절감 등이 있습니다.



PoE의 하나의 구현 방법은 아래 그림과 같습니다.

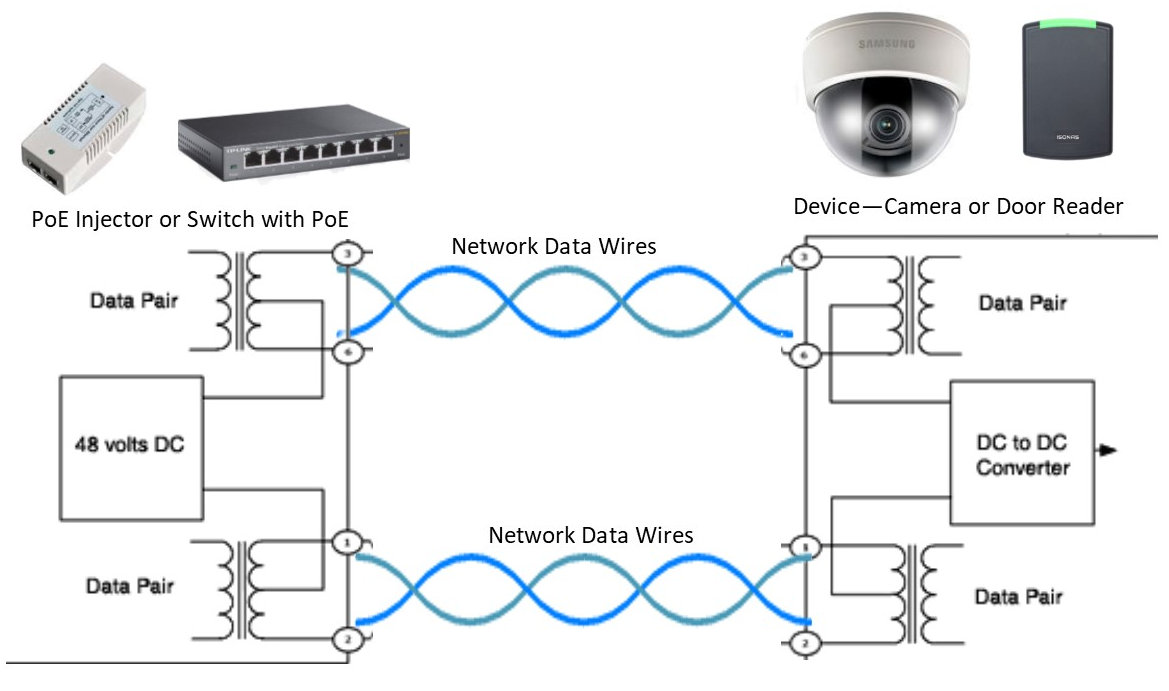

▶ 전원선과 데이터 신호선을 같이 사용하는 경우

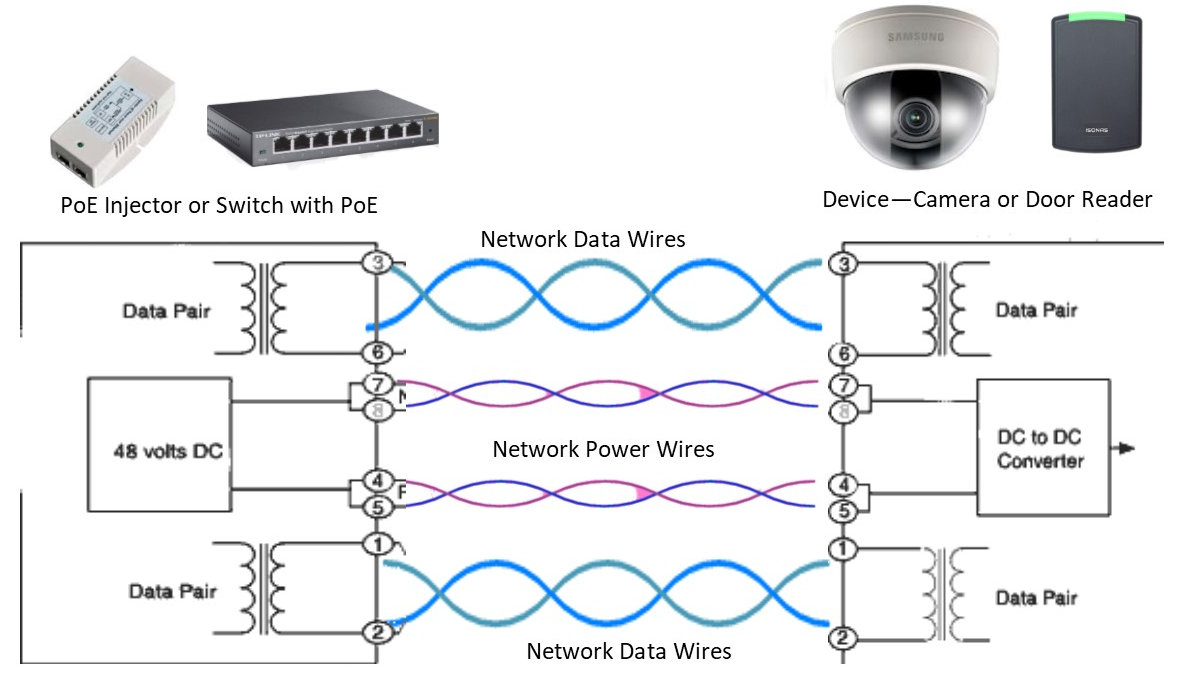

▶ 전원선과 데이터 신호선을 따로 사용하는 경우
